Éclairons une rame Jouef
Je possède une rame Jouef Champagnole TEE PBA composée de 7 voitures Ref 864 avec aménagement intérieur ainsi que d’un fourgon générateur Ref 865. Il s’agit d’un cadeau de mon épouse pour mes 40 ans. J’y tiens donc beaucoup même si ces voitures sont un peut trop courtes. Pour tirer ces voitures je viens d’acheter la CC 40105 de Trix en version sonore : une belle machine très puissante. J’ai donc décidé d’éclairer cette rame et d’y ajouter des attelages à élongation Fang que j’ai en stock depuis plusieurs années.

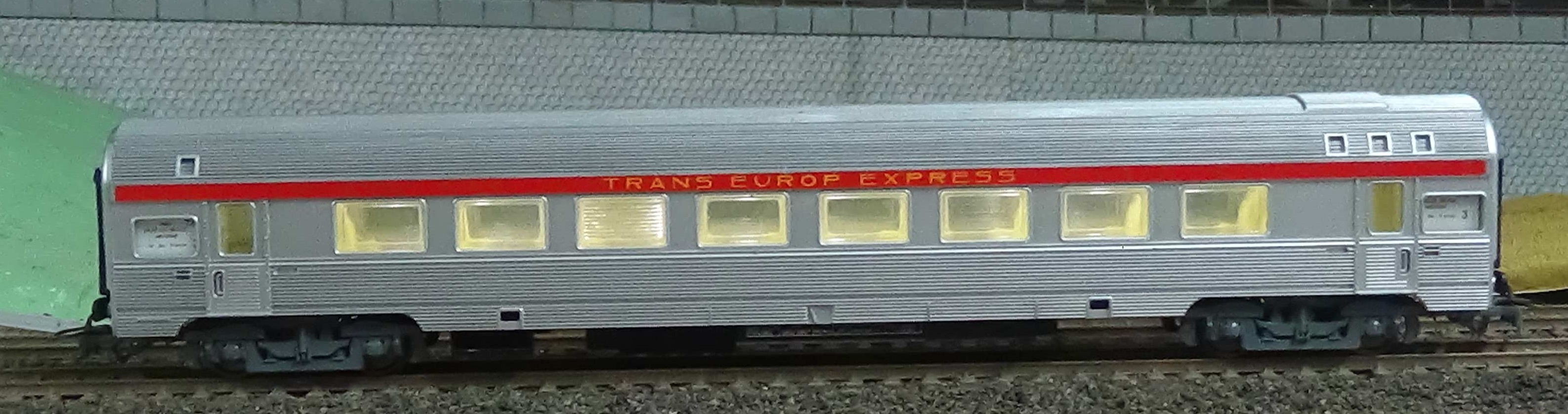

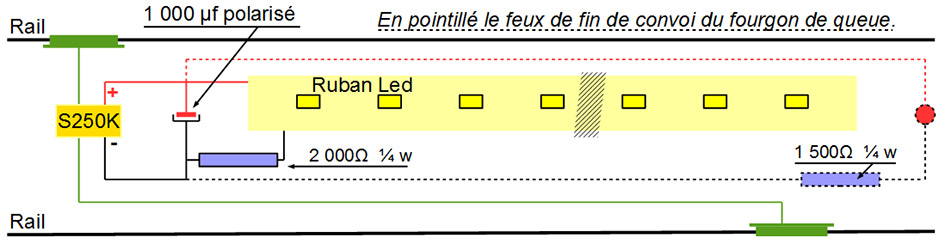

Pour ce faire j’ai besoin d’un ruban led de 12 volts, d’un pont de diodes miniature SK250K, d’un condensateur polarisé 1 000μf, d’une plaque de bronze phosphoreux de 0,15 mm d’épaisseur et de fils de câblage. Attention, le schéma si dessous est uniquement valable pour une alimentation digitale soit du courant alternatif dans les rails. Le pont de diodes redresse ce courant et le condensateur stabilise l’éclairage en cas de défaut de captage sur les rails.
Pour commencer j’ai du réaliser un petit circuit :

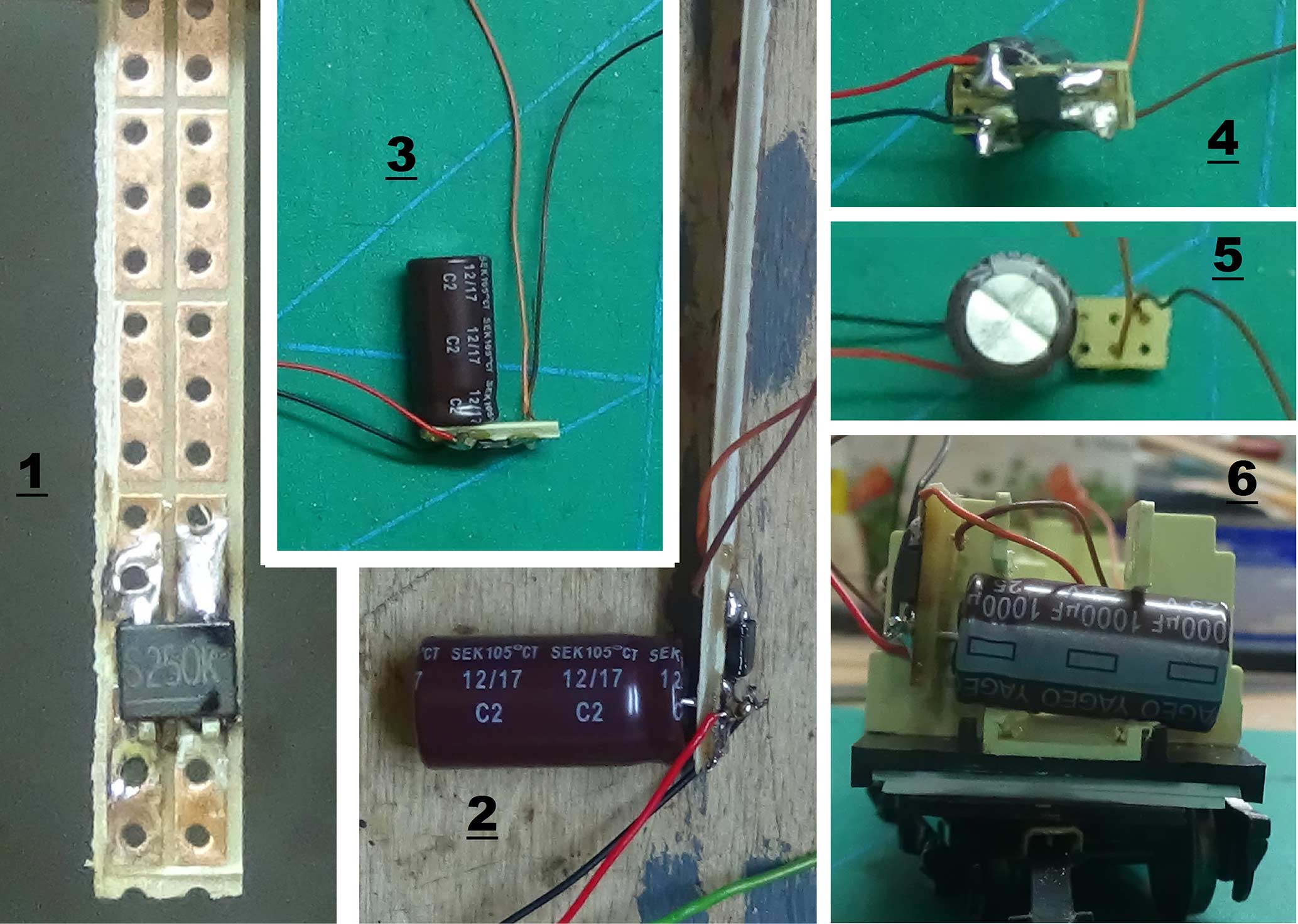

Image 1. Je découpe sur une plaquette d’essai à pastilles cuivrée une bande où je soude le pont de diodes. Le plus se trouve sous le trait à gauche. Le moins à droite.
Image 2. J"enfile le condensateur dans les trous au plus prés possible de la plaquette. Je soude un fil rouge et un fil noir pour le ruban à led. Je soude un fil brun et un fil orange pour les roues.
Image 3, 4 et 5. Je coupe la plaquette au raz du pont de diode et après vérification des soudures à la loupe et essai il ne reste plus qu’a mettre ce circuit en place.
Image 6.La mise en place se fait par collage à l’une des extrémités de l’aménagement intérieur qui a subi une légère découpe. Ainsi le condensateur est caché.

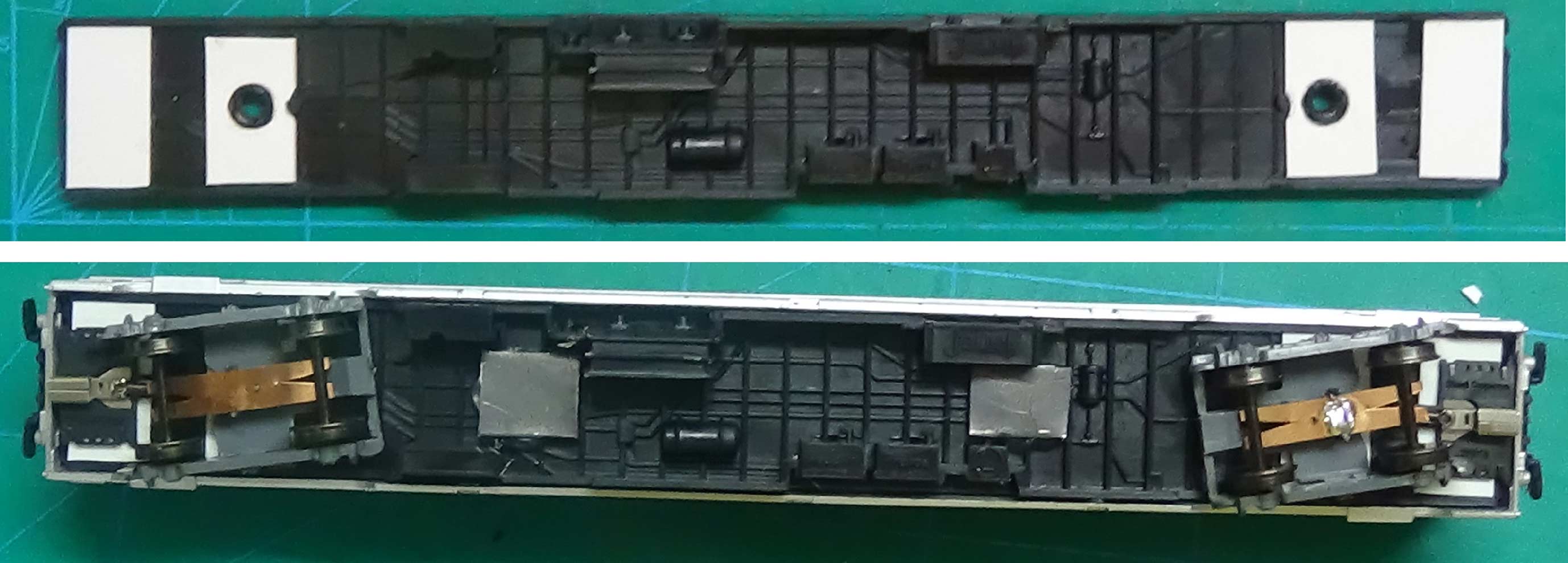

Travaux sur le châssis. A chaque extrémité est collé un petit rectangle en plasticard de 0,75 destiné à recevoir l’attelage Fang. Jouef a fabriqué deux types de bogies : les vissés et les clipsés. En ce qui concerne ceux dont l’axe est clipsé dans son logement, les voitures ont tendance à se dandiner lors du roulement. Pour corriger ce défaut j’ai eu l’idée de placer une cale en plasticard de 0,75 au tour du logement de l’axe.
Sur l’image de gauche, on voit que le bogie a du être modifié pour permettre l’emplacement du nouvel attelage.
D’autre part les roues d’origine ont été remplacées par des roues brunies provenant de chez Limousin Modelisme Train.
L’attelage Fang à été mis en place par collage à la cyanoacrylate.
Un lest en plomb est collé sur e châssis.

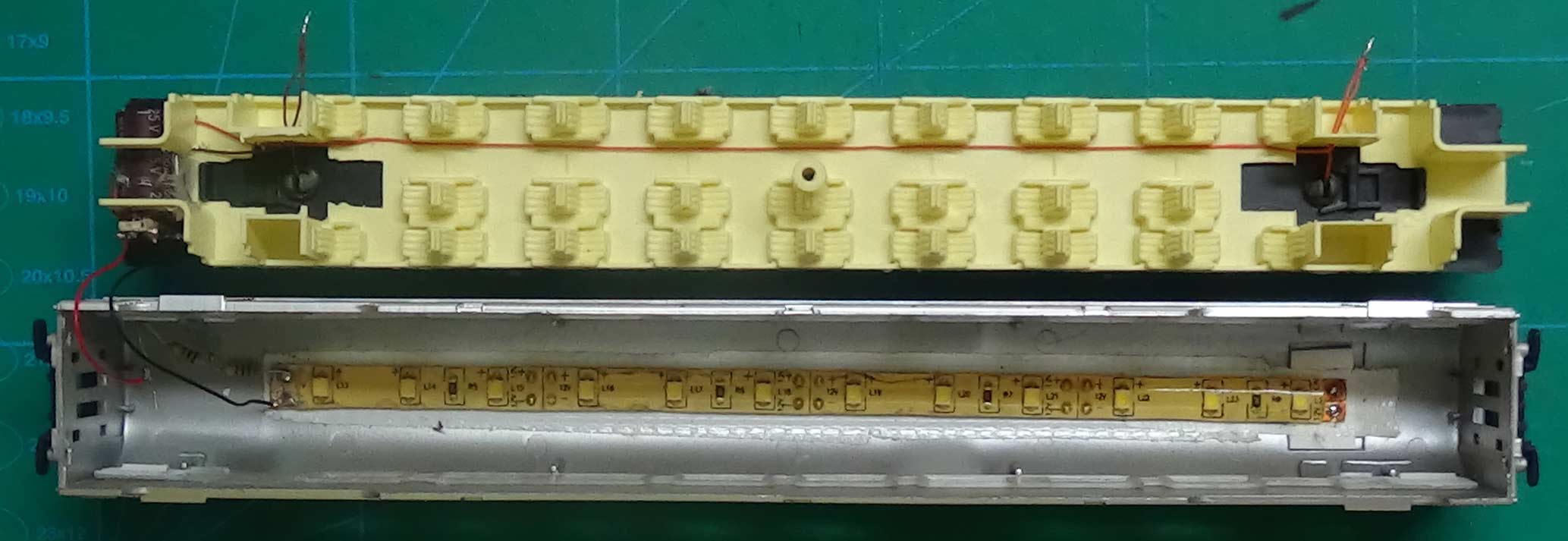

Image d’en dessous. La voiture est prête à être remontée. Le ruban à led est collé au plafond ainsi que sa résistance. Le fil qui va au bogie le pus éloigné est collé le long des sièges.
