T.C.O. (suite)

Retour vers le début

3 Construction du support.

4 Les moteurs d'aiguillage.

5 Composants électriques.

6 La matrice à diode.

7 Elaboration du schéma de principe.

8 Elaboration de la table de programmation.

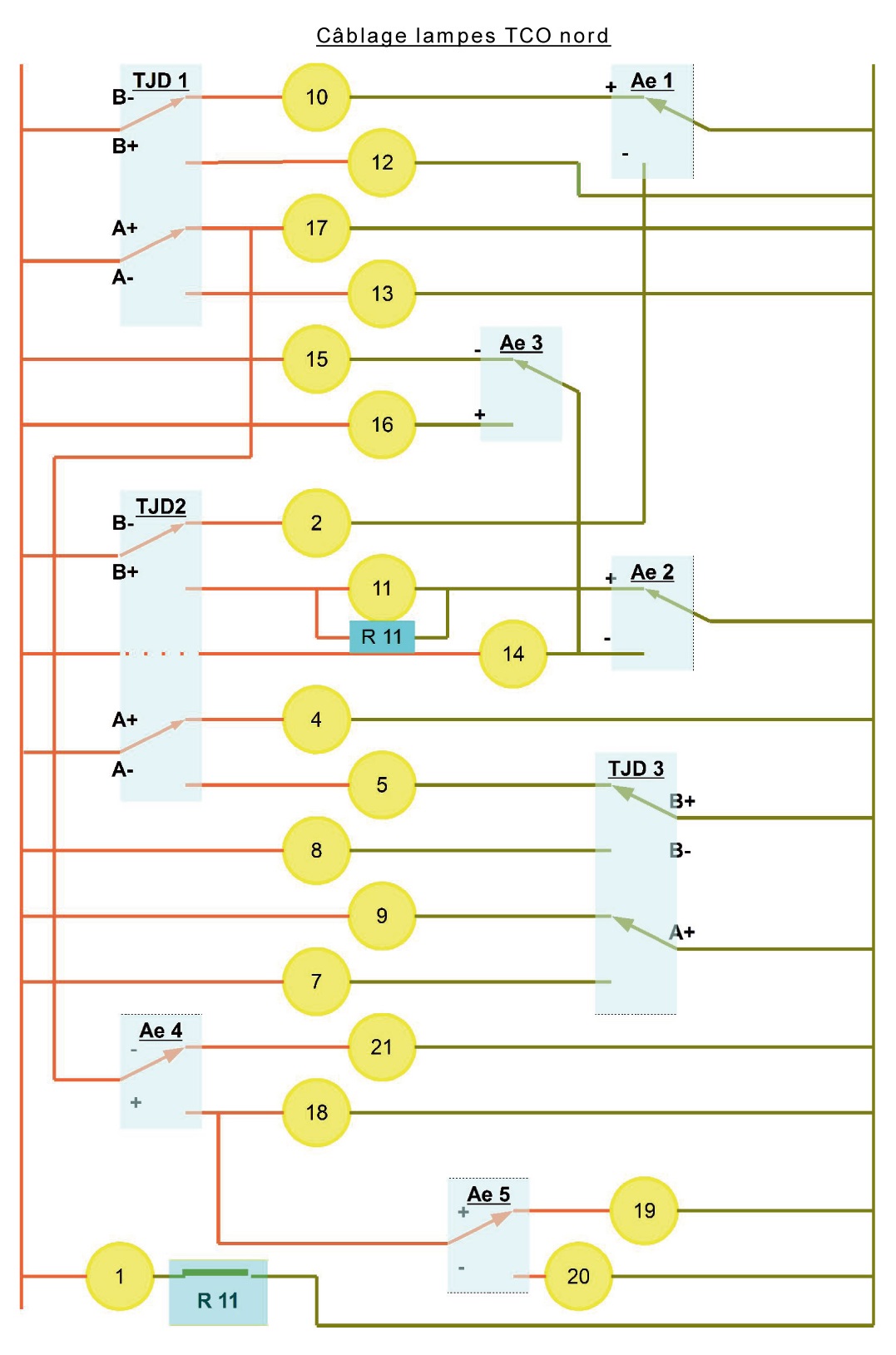

9 Répétition sur le synoptique. Pour commencer je vais placer sur mon plan de voies mes lampes et les baptiser.

Ensuite il me reste à étudier mon schéma de principe. Attention ma lampe doit s'allumer seulement et seulement si l'aiguillage est en bonne position ce qui revient a dire que certaines lampes dépendent de deux aiguillages. Attention une lampe (L1) ne dépend d'aucun aiguillage.

  • La lampe 1 doit être éteinte quand L11 est allumée (entrée V2,4 et 6). Pour ce faire je place un relais monostable (R11) en parallèle a L11. Si non elle est toujours allumée.
  • L10 s'allume si Ae1 est déviée ainsi que sur 2 des 4 chemins possibles de Tjd1.
  • L18, 19,20 et 21 s'allument que si L17 est alimentée (entrée ou sortie vers V5,7 et 9).
  • De même L19 et 20 s'allument que si L18 est alimentée.

    Quand vous concevez votre plan utilisez 2 couleurs de fils correspondant aux de bornes de chaque lampe. Cela vous simplifiera le travail au moment du câblage.
